【悲報】NHKがエキスパンションジョイントのことを知らずにマンションが割れたと報道

引用元: http://hayabusa3.2ch.sc/test/read.cgi/news/1460725259/

1: 2016/04/15(金) 22:00:59.00 ID:G1+h57hN0●.net BE:273822876-PLT(13000) ポイント特典

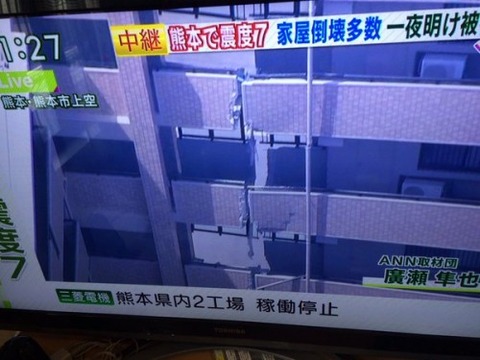

14日の地震で震度5強の揺れを観測した熊本市中央区の13階建てのマンションでは、少なくとも9つの階で2つの棟を結ぶ渡り廊下に亀裂が入るなどしているほか、側面の壁も壊れています。

s_ice_screenshot_20160415-144407

6階に住む56歳の女性は「自分が住む階の渡り通路が割れて段差が出来ていた。玄関前の壁も剥がれ落ちていた。電気は通っていて水も出るので、なんとか生活できる状態ですが、余震が続いているので怖いです。子どもたちと避難するかどうか考えています」と話していました。

マンションの12階に住む48歳の女性は「渡り廊下の間にはおよそ50センチの隙間が出来ていました。こんなことは初めてなので、どう直していくのかなど、不安でいっぱいです」と話していました。

http://www3.nhk.or.jp/news/html/20160415/k10010480811000.html

うちのマンション、割れてます
no title

http://twitter.com/mayu0517love_/status/720733148376510468

【熊本震度7】マンションの渡り廊下に亀裂(16/04/15)
http://www.youtube.com/watch?v=STIJi1bflWY


※参考:別の報道

>「エキスパンションジョイントまわりが破損したと考えられる。 (2つの棟は)上層階にいくにしたがって固定されていないので、揺れ方が大きく異なってくる」(筑波大学【地震学】 八木勇治 准教授)

この亀裂は、地震の揺れによって新たに生じたものではなく、大きな揺れや地盤沈下になどに対応するために設計された「エキスパンションジョイント」という構造で、もともとかぶせてあった金属のカバーが外れ落ちたのではないかとみられています。

渡り廊下の部分はいまも立ち入り禁止となっていて、修復のめどはたっていないということです。

http://headlines.yahoo.co.jp/videonews/jnn?a=20160415-00000044-jnn-soci
エキスパンションジョイント (Expansion joint) とは、異なる性状を持った構造体どうしを分割して力を伝達しないようにする継目で、地震や温度変化による伸縮・地盤が不均一なため発生する不同沈下など、様々な外力を吸収するために設けられ、建物の衝撃を最小限に抑える役割を持つ一般的な建築金物である。エキスパンション (expansion) とは、拡大・膨張を意味する。

main

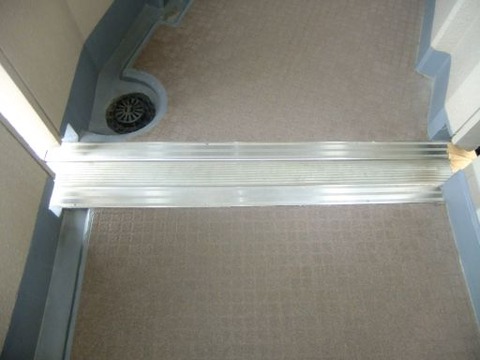

コンクリートや鉄は温度差によって膨張や収縮を繰り返す。このため、壁や床にひびが入り、建物の寿命を短くしてしまう。横に細長い巨大な建造物等ではこれが顕著であるため、これを防ぐ目的で20-100mmの隙間(クリアランス)を設け、外側から見える床には、隙間を隠して建物のデザイン性を保つアルミやステンレスなどのエキスパンションジョイントカバーと呼ばれるカバーを取り付けて建物同士を接合する。

多くのビルやマンションは形や重さの異なる別々の躯体をつなぎ合わせて建てられているため、そのつなぎ目にエキスパンションジョイントが設けられる。上から見てL字型、凹型の建物や。渡り廊下のある建物でも、部分的に大きな荷重がかからないようにエキスパンションジョイントが設けられていることが多い。

P080909a

すき間を設けることで地震発生時には揺れを分散させたり吸収したりし、躯体の被害を抑える。強い地震が発生した際にはこれが作用することで、エキスパンションジョイントカバーが壊れることがある。この場合、外から見ると、建物に亀裂が入って分断したように見える

wiki

3: 2016/04/15(金) 22:01:35.41 ID:cacvy4GX0.net
こんな事ドカタしか知らんやろ

83: 2016/04/15(金) 23:00:04.78 ID:onVRPk+Q0.net
>>3
ブレイク、ブレイク、あなたの街の

122: 2016/04/15(金) 23:32:57.13 ID:C+QPpS6O0.net
>>83
解体解体一役買いたい

8: 2016/04/15(金) 22:08:19.19 ID:RJMTVPVS0.net
設計、思い通り
115

9: 2016/04/15(金) 22:08:35.91 ID:IgFR9P0K0.net
でも亀裂入っていたら普通は住民怖がるしねえ

62: 2016/04/15(金) 22:45:36.29 ID:d94+pAmi0.net
>>9
タイル剥がしたらジャンカやコールドジョイントだらけなのにね


12: 2016/04/15(金) 22:09:46.12 ID:lRlXnf4D0.net
割れたところを住人が飛んで渡るて言ってたな

42: 2016/04/15(金) 22:32:30.50 ID:zw5KxAr80.net
>>12
それは危ないんじゃねw

15: 2016/04/15(金) 22:10:46.80 ID:52wXRPtH0.net
こうなっても修復すれば耐震性は復活するの?
それとも事故車みたいに2度目は弱くなるの?

208: 2016/04/16(土) 03:36:33.66 ID:1n85dBhM0.net
>>15
耐震性もクソもここはただの継ぎ目
厳密に言えば「元々繋がってすらない」場所
d0103920_12381975

19: 2016/04/15(金) 22:16:17.96 ID:RJMTVPVS0.net
>>15
震度7でも無傷ではなく、震度7でも崩れ落ちないようになっている

23: 2016/04/15(金) 22:20:27.40 ID:zw5KxAr80.net
いやこの程度ならそのまま修復出来るでしょ
いちいち避難しなくていい

30: 2016/04/15(金) 22:23:24.78 ID:Mi/ca3+/0.net
優良施工
ここの住人は安心して住んでもええんやで
kumamoto-jishin-expansionjoint-2

31: 2016/04/15(金) 22:23:56.18 ID:pMDkXVhX0.net
問題無いって言ってるやつもバカだけどな。

35: 2016/04/15(金) 22:26:06.96 ID:RJMTVPVS0.net
>>31
なんで?
教えてください

43: 2016/04/15(金) 22:33:21.78 ID:pMDkXVhX0.net
>>35
EXPJの金物が壊れるのは問題無い。
ただ躯体は層間変形角だけ離さないといけない。
今回離してない。
だから躯体の手摺が壊れている

53: 2016/04/15(金) 22:39:27.12 ID:pMDkXVhX0.net
>>45
キャンチスラブも躯体は躯体。
下の階でもぶっこわれているのは明らかに
空きが足りない。

どれくらい空きが必要か、なぜゼネコンが
空きをとらないか、分かる?

61: 2016/04/15(金) 22:45:13.31 ID:2reVupik0.net
>>53
スラブは床だろ。
手摺はあくまでも手摺。
そしてどちらも構造上躯体には含めない事も知らないのか?
どっちも雑部材で計算するんだよ。
素人か?

67: 2016/04/15(金) 22:48:16.94 ID:2reVupik0.net
>>53
しかもあれ見てキャンティなんて考えらんないんだけど。
スラブは3辺固定で計算すんのが普通だろ。

76: 2016/04/15(金) 22:54:46.24 ID:pMDkXVhX0.net
>>67
桁行き方向のCG梁はキャンチになる。
キャンチにして先端フリーにして
EXPJで廊下を接続させる。それでもいい。
1枚スラブでやったほうが防水の
おさまりがいい。

33: 2016/04/15(金) 22:25:16.70 ID:yQNoOifv0.net
ここまで綺麗に割れると、国交省とか設計者、ゼネコン、施工業者も大満足だろうな

71: 2016/04/15(金) 22:49:59.25 ID:d4dY5SKC0.net
設計者はガッツポーズです、こんなに綺麗に割れてたら。
想定以上の揺れだったから、ぶつかってしまっただろうけど、本体への被害は最小限に済んだはず。
本体への被害を最小限に抑えるのがEXPJだから。

81: 2016/04/15(金) 22:59:54.40 ID:Za4y/4BT0.net
いい加減防災なんて不可能な事に気付いた方がいい
重要なのはこういう減災なんだよ
kumamoto-jishin-expansionjoint-4


73: 2016/04/15(金) 22:52:20.54 ID:xT1BP4Er0.net
倒壊しないのは凄いけどどっにしろ建て替えだろ

98: 2016/04/15(金) 23:09:38.36 ID:3HNy18+k0.net
見事に真っ二つだな(笑)


いや、あり得ねーだろ!
最初からつながってないって気付けよ

107: 2016/04/15(金) 23:19:55.86 ID:TBOnGUEy0.net
一般人が知らないのは問題ないしこの件で少しでも認知されればいい
ただその伝える側が知らないで恐怖心煽るのは報道としてダメだろ

120: 2016/04/15(金) 23:32:43.63 ID:N0iZI/Mr0.net
no title


エキスパンションジョイントなんて、小学校にもあるよ。

俺は子供の頃から気づいていたけど?

159: 2016/04/16(土) 00:51:38.92 ID:xm4C+kbs0.net
まぁいくら仕様でも住みたくはないわな

5: 2016/04/15(金) 22:05:41.89 ID:47jgeaC10.net
調べた結果傾いてたりしたら、まあその時はその時だな
